YVO4 Ванадат иттрия
Введение

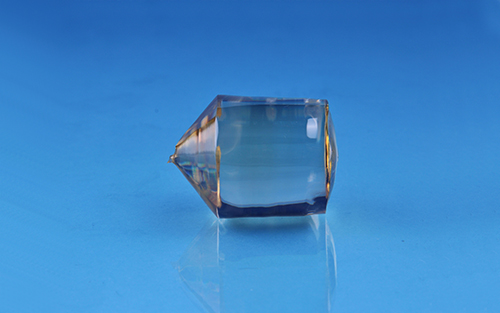

Ванадат иттрия (YVO4) представляет собой положительный одноосный кристалл, выращенный методом Чохральского. Он обладает хорошей температурной стабильностью, а также физическими и механическими свойствами. Он идеально подходит для оптических поляризационных компонентов из-за его широкого диапазона прозрачности и большого двулучепреломления. Он является превосходным синтетическим заменителем кристаллов Кальцита (CaCO3) и Рутила (TiO2) во многих применениях, включая волоконно-оптические изоляторы и циркуляторы, перемежители, вытеснители пучков и другой поляризационной оптике (см. Таблицу 1).
Таблица 1. Сравнение основных свойств YVO4 с другими двулучепреломляющими кристаллами
|
|
YVO4 |
TiO2 |
CaCO3 |
LiNbO3 |
|
|
Коэффициент теплового расширения (/oC) |
Ось c |
11,4×10-6 |
9,2×10-6 |
26,3×10-6 |
16,7×10-6 |
|
Ось a |
4,4×10-6 |
7,1×10-6 |
5,4×10-6 |
7×10-6 |
|
|
Показатель преломления |
no |
1,9447 для 1550 нм |
2,454 для 1530 нм |
1,6346 для 1497 нм |
2,2151 для 1440 нм |
|
ne |
2,1486 для 1550 нм |
2,710 для 1530 нм |
1,4774 для 1497 нм |
2,1413 для 1440 нм |
|
|
Двулучепреломление (ne-no) |
0,2039 для 1550 нм |
0,256 для 1530 нм |
-0,1572 для 1497 нм |
-0,0738 для 1440 нм |
|
|
Твердость по шкале Мооса |
5 |
6,5 |
3 |
5 |
|
|
Чувствительность к влаге |
Нет |
Нет |
Слабая |
Нет |
|
|
Диапазон прозрачности |
0,4-5 мкм |
0,4-5 мкм |
0,35-2,3 мкм |
0,4-5 мкм |
|
Основные свойства кристалла YVO4
|
Диапазон прозрачности |
Высокое пропускание в диапазоне от 0,4 до 5мкм |
|
|
Структура кристалла: |
Тетрагональная цирконоподобная, Пространственная группа D4h |
|
|
Параметр решетки: |
a=b=7,12 Å; c=6,29 Å |
|
|
Плотность: |
4,22 г/см3 |
|
|
Твердость по шкале Мооса: |
5, Стеклоподобный |
|
|
Гигроскопичность: |
Негигроскопичен |
|
|
Коэффициенты теплового расширения: |
aa = 4,3 x 10-6/°K; ac = 11,37 x 10-6/°K |
|
|
Теплопроводность: |
//C: 5,23 Вт/м/°K; ^C: 5,10 Вт/м/°K |
|
|
Класс кристалла: |
Положительный одноосный с no=na=nb, ne=nc |
|
|
Термо-оптический коэффициент: |
dna/dT = 8.5×10-6/°K; dnc/dT = 3.0×10-6/°K |
|
|
Показатели преломления, двулучепреломление (Δn = ne- no) Угол отклонения при 45o (ρ): |
no = 1,9929, ne = 2,2154, Δn = 0,2225, ρ= 6,04o для 630 нм no = 1,9500, ne = 2,1554, Δn = 0,2054, ρ= 5,72o для 1300 нм no = 1,9447, ne = 2,1486, Δn = 0,2039, ρ= 5,69o для 1550 нм |
|
|
Уравнения Зельмейера (l в мкм): |
no2 = 3,77834 + 0,069736/(λ2 – 0,04724) – 0,0108133λ2 ne2 = 4,59905 + 0,110534/(λ2- 0,04813) – 0,0122676λ2 |
|
Применение кристалла YVO4
Кристаллы YVO4 широко используются в волоконно-оптических изоляторах, вытеснителях пучков, оптических циркуляторах и т. д.
