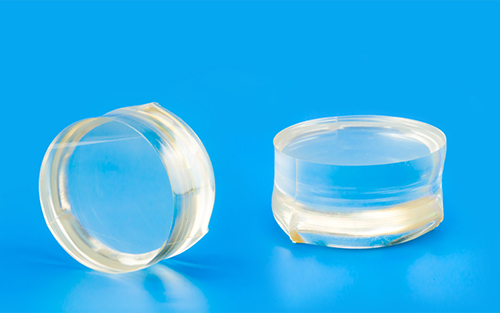

LiNbO3 Ниобат лития
Введение
LiNbO3 широко используется в качестве электрооптических модуляторов и модуляторов добротности для лазеров на Nd:YAG, Nd:YLF и Ti:Sapphire, а также модуляторов для волоконной оптики. В следующей таблице перечислены параметры типичного кристалла LiNbO3, используемого в качестве модулятора добротности с поперечной электрооптической модуляцией. Свет распространяется по оси z, и электрическое поле прикладывается по оси x. Электрооптические коэффициенты LiNbO3 равны: r33 = 32 пм/В, r31 = 10 пм/В, r22 = 6,8 пм/В при низкой частоте и r33 = 31 пм/В, r31 = 8,6 пм/В, r22 = 3,4 пм/В при высокой частоте электрического поля. Полуволновое напряжение: Vπ=λd/no3γcl, γc=(ne/no)3γ33-γ13.
Оптические характеристки:
|
Диапазон прозрачности: |
400-5000 нм |
||
|
Прозрачность: |
лучше, чем 68% при 633 нм |
||
|
Показатели преломления: |
@1064 нм |
2,232(no) |
2,156(ne) |
|
@808 нм |
2,2542(no) |
2,1750(ne) |
|
|
@532 нм |
2,3232(no) |
2,2342(ne) |
|
|
Зельмейера уравнения: (l в мкм) |
No2 = 4.9048 + 0.11768 / (l2 – 0.04750) – 0.027169l2 |
||
|
Ne2 = 4.5820 + 0.099169 / ( l2 – 0.04443) – 0.021950l2 |
|||
|
Коэффициент нелинейно-оптический: (p/m/V,1064 нм) |
d31=-4,5 |
d33=-0,27 |
d22=2,1 |
|
Электро-оптический коэффициент: (pm/V, 633 ни) |
r33=31 |
r31=9 |
r22=3,4 |
LiNbO3 также является хорошим акустооптическим кристаллом и используется для пластин поверхностных акустических волн (SAW) и акустооптических.
Типичные параметры SAW
|
Тип среза |
Скорость SAW ns (м/с) |
Коэффициент электромеханической связи k2s (%) |
Температурный коэффициент скорости TCV (10-6/oC) |
Температурный коэффициент задержки TCD (10-6/oC) |
|
127,86o Y-X |
3970 |
5,5 |
-60 |
78 |
|
Y-X |
3485 |
4,3 |
-85 |
95 |
